Le sol ESD (ElectroStatic Discharge) est un type de revêtement spécifiquement conçu pour éviter ou contrôler les décharges électrostatiques. Ce phénomène, souvent imperceptible à l’œil nu ou au toucher, peut pourtant causer des dégâts importants, notamment dans les secteurs industriels, électroniques, médicaux ou encore dans les environnements explosifs classés ATEX.

Mais pourquoi un simple revêtement de sol peut-il jouer un rôle aussi déterminant ? Parce qu’il est le dernier rempart entre les charges électrostatiques accumulées par les personnes ou les équipements, et les appareils ou substances sensibles présents dans l’environnement de travail.

Comprendre le phénomène des décharges électrostatiques

Une décharge électrostatique survient lorsqu’une personne ou un objet porteur d’une charge électrique entre en contact ou s’approche d’un autre objet ayant un potentiel différent. Ce choc, bien que parfois imperceptible, peut entraîner des conséquences catastrophiques dans les environnements sensibles : altération ou destruction de composants électroniques, interruption de production, inflammation de poussières ou vapeurs inflammables, défaillances techniques, etc.

Il faut savoir que l’humain ne ressent généralement une décharge qu’à partir de 3000 volts… mais certains composants électroniques, comme les semi-conducteurs, peuvent être endommagés dès 100 volts. D’où l’importance de mettre en place une protection ESD, et le sol est un élément central dans cette chaîne de sécurité.

Le rôle stratégique du sol dans une zone ESD

Un revêtement de sol ESD ne se contente pas d’atténuer les charges : il participe activement à leur dissipation, en permettant leur conduction vers la terre. Cela en fait un outil de protection électrostatique essentiel dans tout environnement EPA (Electrostatic Protected Area).

Contrairement à un simple sol antistatique, qui limite uniquement l’accumulation des charges, le sol ESD conduit activement l’électricité vers un point de mise à la terre via un système de feuillards en cuivre et un kit de liaison électrique. Il garantit ainsi une évacuation rapide et maîtrisée de toute charge générée par les mouvements des personnes, le passage d’engins ou le frottement de matériaux.

Dans quels environnements un sol ESD est-il recommandé ?

Le sol ESD est fortement recommandé, voire obligatoire, dans de nombreux secteurs :

• Industries électroniques et microtechnologies : pour éviter la détérioration des composants lors de l’assemblage.
• Pharmaceutique et hôpitaux : pour préserver la fiabilité des équipements (IRM, blocs opératoires) et éviter les contaminations.
• Industrie chimique et pétrochimique : pour réduire les risques d’explosion en présence de produits volatils.
• Aéronautique, spatial et défense : pour garantir la fiabilité des composants critiques et éviter toute panne liée à une surtension.

Salles blanches et zones propres : où la moindre étincelle ou particule peut compromettre l’hygiène ou les résultats des processus de fabrication.

La confusion entre sol ESD et sol antistatique est fréquente. Pourtant, les différences sont fondamentales :

• Le sol antistatique empêche l'accumulation de charges, mais ne les conduit pas vers la terre. Il est utile pour éviter les chocs ressentis à la main, pour améliorer le confort des utilisateurs ou pour limiter l’attraction de poussière.
• Le sol ESD, quant à lui, limite les charges et les draine efficacement vers la terre. Il respecte des normes strictes comme IEC 61340 ou EN 1081, qui imposent des mesures de résistivité électrique inférieures à 10⁹ ohms.

En résumé : tous les sols ESD sont antistatiques, mais tous les sols antistatiques ne sont pas ESD.

Les normes à respecter pour un sol ESD conforme

Choisir un revêtement sol ESD ne se limite pas à la simple pose. Il doit impérativement répondre à des normes précises :

• IEC 61340-5-1 : la norme internationale de référence pour les zones ESD.
• EN 1081 : norme européenne pour mesurer la résistivité électrique des sols.
• ANSI/ESD S20.20 : standard américain largement utilisé dans l’industrie électronique.

Selon la norme adoptée, un sol ESD doit garantir une résistance de mise à la terre inférieure à 10⁹ Ohms et, dans certains cas, inférieure à 10⁸ Ohms, voire à 10⁶ Ohms pour des applications critiques.

Opter pour un sol ESD, c’est :

• Protéger son matériel électronique et éviter des pertes de production.
• Répondre aux exigences réglementaires et normatives.
• Sécuriser les personnes, notamment dans les environnements à risque.
• Prolonger la durée de vie des équipements et infrastructures.
• Gagner en sérénité et en conformité lors d’audits ou de certifications qualité.

Une fois la nécessité du sol ESD bien établie, vient l’étape clé du choix du revêtement. Tous les sols ESD ne se valent pas, et votre décision doit tenir compte à la fois des contraintes de votre environnement, de l’intensité du trafic, du niveau de protection requis, mais aussi de l’entretien à long terme.

Les principales familles de revêtements ESD

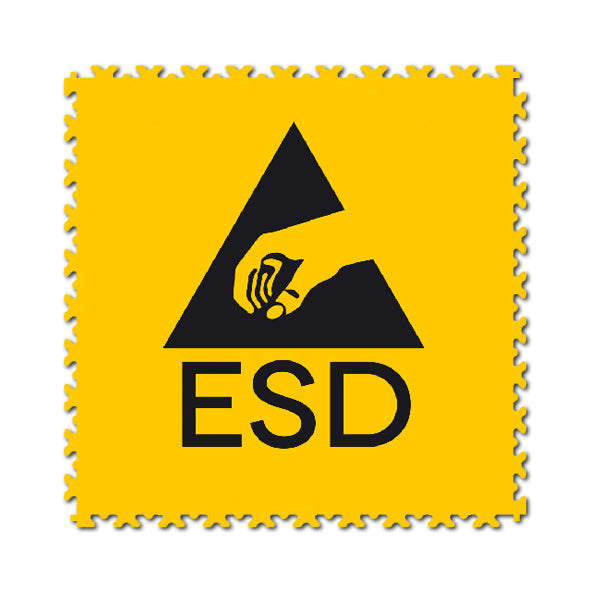

1. Dalles PVC ESD clipsables

Les dalles clipsables en PVC conductrices sont parmi les solutions les plus utilisées. Robustes, faciles à poser et à entretenir, elles sont parfaitement adaptées aux environnements industriels où les interruptions d’activité doivent être limitées.

Avantages :

• Pose rapide sans colle (possible en activité)
• Excellente résistance mécanique (trafic piéton et engins légers)
• Entretien simple
• Remplacement facile des dalles endommagées

Exemple d’application : Un atelier de maintenance électronique peut installer 100 m² de dalles clipsables sol ESD en une journée sans arrêter la production.

2. Rouleaux vinyles conducteurs

Les revêtements en rouleaux ESD sont recommandés dans les environnements plus propres, comme les laboratoires, hôpitaux, ou zones à atmosphère contrôlée.

Avantages :

• Finition esthétique lisse
• Facilité de nettoyage (pas de joints)
• Bonne planéité

Limites :

• Installation plus longue (nécessite collage)
• Préparation de sol très rigoureuse
• Moins adapté aux environnements mécaniques ou avec charges lourdes

3. Sols ESD en résine époxy ou polyuréthane

Ces revêtements coulés offrent une très grande résistance chimique et une finition homogène. Ils sont généralement utilisés dans les industries pharmaceutiques, chimiques ou agroalimentaires.

Avantages :

• Résistance extrême à l’usure et aux produits chimiques
• Surface sans joint = hygiène parfaite
• Aspect très professionnel

Limites :

• Pose longue et coûteuse
• Arrêt de production obligatoire pendant plusieurs jours
• Réparation plus complexe en cas de dommage

Mise en œuvre : les points clés à ne pas négliger

Quel que soit le type de sol ESD choisi, la qualité de l’installation est cruciale pour garantir ses performances :

• Mise à la terre obligatoire via feuillard de cuivre et kit de mise à la terre
• Test de continuité électrique entre les dalles/rouleaux et le point de terre
• Utilisation de colles et accessoires compatibles ESD
• Validation post-pose par un test de résistance et de charge électrostatique

Le système ESD est toujours global : le sol seul ne suffit pas. Il doit être intégré dans une stratégie qui inclut des chaussures ESD, plans de travail conducteurs, bracelets, etc.

Cas concret d’intégration réussie : salle blanche & électronique

Dans une salle de production de cartes électroniques, le sol ESD choisi a été un rouleau vinyle Gerflor, combiné avec une mise à la terre par feuillards tous les 2 mètres. Résultat : réduction des rebuts produits, zéro panne liée à l’électricité statique sur 18 mois.

Installation, entretien et maintenance d’un sol ESD : Ce qu’il faut savoir

Installer un sol ESD demande rigueur, préparation minutieuse et parfaite compréhension des normes électrostatiques. Contrairement aux sols traditionnels, ces revêtements techniques nécessitent une mise en œuvre conforme pour garantir leur efficacité dans la dissipation des charges électrostatiques.

Préparer le support : une étape indispensable

Avant toute installation, le support doit être sec, propre, plan et sain. Les résidus de colle, les fissures, l’humidité ou les irrégularités peuvent compromettre l’efficacité du revêtement ESD. Un sol mal préparé peut entraîner des zones isolantes, empêchant la bonne dissipation des charges.

➡️ Il est donc essentiel de :

• Réaliser un ragréage si nécessaire,
• Mesurer le taux d’humidité à l’aide d’un hygromètre,
• Nettoyer et poncer pour garantir l’adhérence.

La mise à la terre : un impératif absolu

Un sol ESD ne fonctionne que s’il est relié à une prise de terre. Cette mise à la terre permet aux charges accumulées de s’évacuer rapidement, évitant ainsi les décharges électrostatiques (ESD) qui peuvent endommager des équipements ou mettre en danger les personnes.

💡 En pratique :

• Des bandes de cuivre conductrices sont posées sur le support.
• Elles sont connectées à une prise de terre certifiée.
• Une vérification à l’aide d’un ohmmètre doit être faite après pose (valeurs inférieures à 10⁹ Ohms).

Choisir la bonne méthode de pose

Selon le type de sol ESD, la méthode de pose diffère :

• Dalles ESD clipsables : pose flottante, sans colle. Très pratique en milieu actif ou en rénovation. Installation rapide et modulaire.
• Rouleaux ESD à coller : nécessitent une colle conductrice. Les joints sont soudés à chaud pour assurer une parfaite continuité électrique.
• Résines ESD : posées en plusieurs couches (primaire, conductrice, finition). Application plus longue, avec temps de séchage important. Recommandée pour des zones à très forte contrainte.

Entretien d’un sol ESD : ne pas négliger la routine

Un entretien mal adapté peut annuler les propriétés antistatiques du revêtement. Il est crucial de choisir des produits compatibles et d’adopter une routine rigoureuse.

✅ À privilégier :

• Détergents neutres sans silicone, cire ou agents filmogènes.
• Autolaveuses avec aspiration puissante.
• Lavage manuel avec microfibres pour les petites zones.

❌ À éviter :

• Produits agressifs ou acides.
• Détergents contenant des agents isolants.
• Laisser de l’eau stagner.

Maintenance et contrôles réguliers

Pour garantir la conformité et la durabilité du revêtement ESD, il est recommandé de :

• Réaliser un audit annuel de résistance sol/terre.
• Vérifier les raccordements aux bandes de cuivre.
• Contrôler la conductivité à différents endroits.

Si une dalle est abîmée, elle peut être remplacée facilement. Pour les rouleaux, une réparation ponctuelle par soudure est envisageable. En cas de détérioration importante, une nouvelle couche de finition peut être appliquée sur les résines ESD.

🛠️ En cas de modification de l’environnement (nouvel équipement, changement de flux logistique…), la conformité doit être vérifiée. Le sol fait partie intégrante d’un écosystème antistatique global, incluant les chaussures ESD, plans de travail reliés à la terre, bracelets, gants et EPI adaptés.
